一、熒光增白劑的核心作用

熒光增白劑通過吸收紫外線（波長300-400nm）并釋放藍紫色熒光（波長450-480nm），抵消塑料制品的“黃光不足”，從而提升白度與亮度。其添加量需精準控制：過少會導致增白效果不足，過多則可能引發遷移或發黃問題。用戶配方中熒光增白劑占比0.3%（300g/100kg），低于行業常見范圍（0.1%-0.5%），建議根據具體樹脂類型（如PE、PP、ABS）及加工工藝調整。

二、配方成分的合理性分析

1. 鈦白粉

作為主要遮蓋劑，用戶配方中鈦白粉占比8%（80kg），顯著低于專利配方（40%）。需注意，鈦白粉含量過低可能導致遮蓋力不足，尤其在淺色或透明基材中效果受限。建議結合鈦白粉的粒徑分布與分散性優化配比。

2. 助劑體系

石蠟、硬脂酸等潤滑劑可改善加工流動性，但過量可能影響增白劑的分散均勻性。需通過密煉工藝（如分段加壓攪拌）確保助劑與熒光增白劑協同作用。

3. 載體選擇

用戶配方以“批顆粒料”為載體，需確保其與樹脂基體的相容性，避免高溫降解導致發黃。

三、工藝優化與風險控制

1. 加工溫度

密煉溫度建議控制在130℃左右，避免高溫導致熒光增白劑分解失效。雙螺桿押出機的使用可進一步提升分散均勻性。

2. 環保性考量

部分傳統熒光增白劑存在毒性風險，建議選用低遷移、耐候性強的產品（如KH-B1型），并關注歐盟REACH等法規限制。

四、行業實踐與改進建議

1. 配方調整方向

參考專利配方，可嘗試提高鈦白粉至30%-40%，熒光增白劑優化至0.5%-1%，并添加1%-2%碳酸鈣增強分散性。

2. 動態調整機制

針對再生料或淺色基材，需通過小試驗證調整增白劑類型（如溶膠型或膠體型），并監測加工過程中的黃變現象。

五、結語

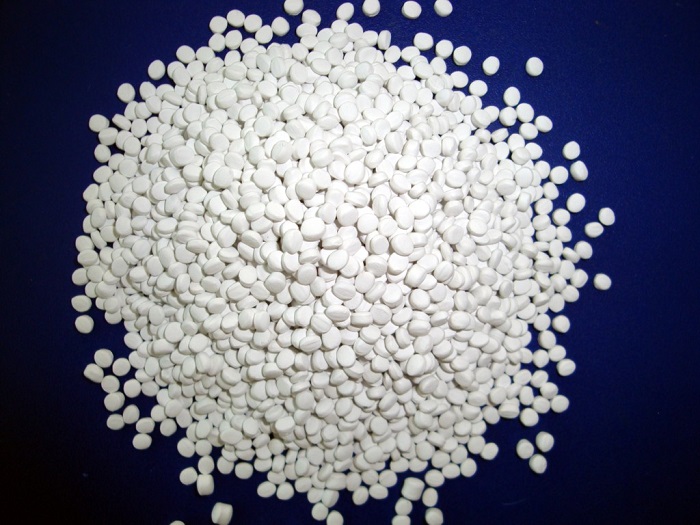

用戶提供的配方為白色色母粒生產提供了基礎框架，但需結合具體應用場景、樹脂特性及環保要求進一步優化。建議通過實驗驗證確定最佳配比，并關注加工工藝對增白效果的影響。
